Explicação do forjamento de aço: tipos, forjamentos de aço carbono e seleção de materiais

O que é forjamento de aço

Forjamento de aço é um processo de fabricação no qual uma peça de aço é moldada pela aplicação de força compressiva - por meio de martelamento, prensagem ou laminação - enquanto o material é aquecido até um estado plástico ou trabalhado em temperatura ambiente. O resultado é um componente com uma geometria definida e, principalmente, uma estrutura interna de grãos refinada que oferece propriedades mecânicas significativamente superiores aos obtidos por fundição ou usinagem a partir de barras . Forjar não é simplesmente uma operação de modelagem; é um processo metalúrgico que melhora fundamentalmente o material com o qual trabalha.

Quando o aço é fundido, o processo de solidificação produz uma estrutura de grãos grosseiros, às vezes dendríticos, com potenciais vazios, porosidade e zonas de segregação. O forjamento comprime e realinha essa estrutura, fechando defeitos internos, refinando o tamanho do grão e orientando o fluxo do grão para seguir os contornos da peça acabada. Uma biela forjada, por exemplo, tem um fluxo de grãos que se curva através do raio e da viga da haste – o mesmo caminho que as cargas de tração e flexão percorrerão em serviço. Este alinhamento é o motivo pelo qual as peças forjadas resistem à falha por fadiga de forma tão eficaz em aplicações de carregamento dinâmico.

O processo de forjamento é usado em praticamente todos os setores exigentes: componentes de motores automotivos, peças estruturais aeroespaciais, corpos de válvulas de petróleo e gás, equipamentos de construção, ferramentas manuais e hardware militar são todos produzidos rotineiramente como peças forjadas. Qualquer aplicação onde a falha não seja uma opção e a confiabilidade mecânica deve ser garantida ao longo de uma vida útil definida é um candidato para aço forjado.

Tipos de aço forjado: processos e como eles diferem

O forjamento de aço não é um processo único – ele abrange vários métodos distintos, cada um adequado para diferentes geometrias de peças, volumes de produção, requisitos de tolerância e tipos de materiais. Selecionar o método de forjamento correto é tão importante quanto selecionar o tipo de aço correto.

Forjamento em matriz aberta

No forjamento em matriz aberta, a peça é deformada entre matrizes planas ou de formato simples que não envolvem totalmente o material. O operador reposiciona e gira o tarugo entre golpes para moldá-lo gradativamente. O forjamento em matriz aberta é usado para peças grandes – eixos, anéis, cilindros, blocos – onde ferramentas de matriz fechada seriam proibitivamente caras ou onde a peça é muito grande para um conjunto de matrizes. Também é preferido para produção personalizada ou de baixo volume onde o investimento em ferramentas não pode ser amortizado em grandes tiragens. As tolerâncias dimensionais são mais amplas do que o trabalho em matriz fechada, e normalmente é necessária usinagem secundária para atingir as dimensões finais.

Forjamento em matriz fechada (matriz de impressão)

O forjamento em matriz fechada usa matrizes superiores e inferiores combinadas, usinadas no formato quase final da peça acabada. O tarugo aquecido é colocado na cavidade da matriz e golpeado, fazendo com que o material flua e preencha a impressão. Flash – excesso de material que é espremido na linha de divisão da matriz – é posteriormente aparado. Este processo produz peças com tolerâncias dimensionais mais restritas, melhor acabamento superficial e propriedades mecânicas mais consistentes do que o trabalho em matriz aberta. É o método de forjamento dominante para componentes automotivos e industriais de alto volume como virabrequins, bielas, engrenagens, flanges e ferramentas manuais.

Forjamento de rolo e laminação de anel

O forjamento de rolo passa um tarugo aquecido entre os rolos contornados para reduzir a seção transversal e alongar a peça - usado para eixos cônicos, molas de lâmina e peças de eixo. A laminação de anéis é uma variante especializada na qual uma pré-forma em forma de donut é enrolada entre um mandril interno e um rolo externo acionado, reduzindo a espessura da parede e expandindo o diâmetro para produzir anéis sem costura. Os anéis laminados são amplamente utilizados em rolamentos, flanges, componentes de vasos de pressão e estruturas aeroespaciais. A laminação de anéis produz fluxo circunferencial ininterrupto de grãos — uma vantagem crítica em aplicações rotativas ou que contenham pressão.

Forjamento a Frio

O forjamento a frio - realizado à temperatura ambiente ou próximo a ela - produz peças com excelente acabamento superficial, tolerâncias dimensionais restritas e superfícies endurecidas sem etapa de aquecimento. É amplamente utilizado para fixadores, parafusos, cabeças de soquete e pequenos componentes de precisão. A compensação são forças de conformação mais altas, ductilidade reduzida durante o processamento e limitações na complexidade da peça em comparação com o forjamento a quente. A maioria das peças forjadas a frio utiliza aços de baixo a médio carbono com boa trabalhabilidade a frio.

Forjados de aço carbono: classes, propriedades e tratamento térmico

O aço carbono é a matéria-prima mais utilizada no forjamento de aço, valorizado por sua combinação de disponibilidade, processabilidade e ampla gama de propriedades mecânicas alcançáveis através do tratamento térmico. As peças forjadas de aço carbono são especificadas em construção, agricultura, mineração, petróleo e gás, geração de energia e maquinário industrial em geral – em qualquer lugar onde resistência, resistência e economia sejam os principais impulsionadores do projeto.

O teor de carbono é a variável mais influente na seleção do aço forjado:

• Aço com baixo teor de carbono (≤0,25% C) — por exemplo, AISI 1018, 1020: Altamente dúctil, excelente forjabilidade e facilmente soldado. Usado para peças forjadas que requerem deformação sem trincas – ganchos, correntes, dentes agrícolas e suportes estruturais. Normalmente não é tratado termicamente para alta dureza; sua resistência vem principalmente do endurecimento e da espessura da seção.
• Aço médio carbono (0,25%–0,60% C) — por exemplo, AISI 1040, 1045, 1050: A linha robusta para peças forjadas industriais. Responde bem ao tratamento térmico de têmpera e revenido, alcançando resistência à tração na faixa de 700 a 1.000 MPa, dependendo do tamanho da seção e da temperatura de revenido. AISI 1045 é uma das classes mais universalmente especificadas para eixos, engrenagens, eixos e bielas onde é necessário um equilíbrio entre resistência, tenacidade e usinabilidade.
• Aço de alto carbono (0,60%–1,00% C) — por exemplo, AISI 1060, 1080, 1095: Maior dureza e resistência ao desgaste após tratamento térmico, mas redução na tenacidade e soldabilidade. Usado para peças forjadas de aço para molas, ferramentas de corte, componentes ferroviários e peças de desgaste agrícolas. Mais sensível às janelas de temperatura de forjamento e requer controle cuidadoso de resfriamento para evitar rachaduras.

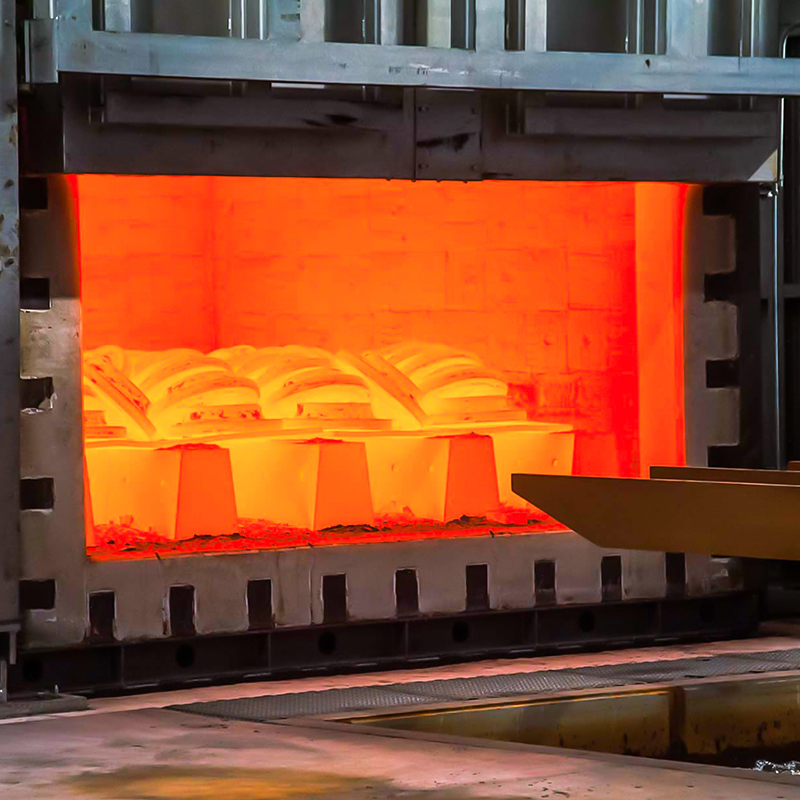

O tratamento térmico após o forjamento altera drasticamente as propriedades mecânicas finais dos componentes de aço carbono. Normalizando — resfriamento a ar acima da temperatura crítica superior — refina o tamanho do grão e alivia as tensões de forjamento, produzindo uma microestrutura uniforme com propriedades de linha de base previsíveis. Têmpera e revenido (Q&T) envolve o resfriamento rápido da temperatura de austenitização para formar martensita, seguido de reaquecimento a uma temperatura de revenimento controlada para restaurar a ductilidade. Os forjados de aço carbono Q&T podem atingir limites de escoamento superiores a 800 MPa com resistência ao impacto adequada para a maioria das aplicações estruturais. Recozimento é usado quando a máxima usinabilidade ou conformabilidade a frio é necessária antes do processamento adicional.

Uma limitação prática dos forjados de aço carbono simples é a temperabilidade – a capacidade de atingir dureza uniforme através da seção transversal de uma peça grande. O aço carbono tem menor temperabilidade do que o aço-liga; em seções espessas, o núcleo esfria muito lentamente durante a têmpera para se transformar completamente em martensita, resultando em um núcleo mais macio. Para peças forjadas acima de aproximadamente 75–100 mm em seção transversal crítica onde o endurecimento total é necessário, adições de liga, como cromo, molibdênio ou níquel são introduzidos - fazendo a transição da especificação de carbono simples para classes de aço-liga, como 4140, 4340 ou 8620.

Aço carbono forjado versus fundido e usinado: quando a diferença de processo é importante

A escolha entre aço carbono forjado, aço fundido e barras usinadas é fundamentalmente uma compensação entre desempenho mecânico, complexidade geométrica, volume de produção e custo unitário. Cada processo é ideal em um contexto específico – o erro de engenharia é aplicar um onde o outro é mais adequado.

Aço carbono forjado versus aço fundido: A fundição permite uma complexidade geométrica muito maior – passagens internas, cortes inferiores e seções ocas que o forjamento não consegue alcançar sem operações secundárias. Mas o aço fundido tem limitações microestruturais inerentes: porosidade de contração, vazios de gás e estruturas de grãos mais grossos que reduzem a resistência à fadiga e a resistência ao impacto. Para peças sujeitas a cargas cíclicas ou de impacto – virabrequins, cabeças de martelo, ganchos de elevação, corpos de válvulas de pressão – a estrutura granular superior do forjado justifica o maior custo de ferramentas e processamento. Os dados publicados mostram consistentemente que os componentes forjados de aço carbono alcançam vida à fadiga 20–30% maior do que peças fundidas equivalentes sob condições de carga idênticas, com valores de impacto Charpy significativamente melhores, especialmente em temperaturas abaixo de zero.

Aço carbono forjado versus barra usinada: Uma peça usinada cortada de uma barra laminada tem uma estrutura de grãos orientada ao longo da direção de laminação da barra. Quando usinado em um formato complexo, o fluxo do grão é interrompido — ele passa direto pela peça, independentemente da geometria. Uma peça forjada, por outro lado, possui fluxo de grãos que segue o contorno da peça. Para um eixo flangeado usinado a partir de barra, o grão corre axialmente através do raio do flange – uma orientação fraca para as cargas de flexão e cisalhamento que o flange realmente sofre. O forjamento equivalente teria o fluxo de grãos curvando-se através do flange, alinhando-se com os caminhos de tensão. Em aplicações de alto ciclo ou de segurança crítica, esta distinção não é acadêmica: é a diferença entre uma peça que cumpre sua vida útil projetada e outra que não cumpre.

Para equipes de compras e engenheiros de projeto, a orientação prática é simples: especifique aço carbono forjado quando a peça suportar cargas dinâmicas, de impacto ou de fadiga; opera em ambientes de baixa temperatura onde a transição dúctil para frágil é uma preocupação; ou é um componente crítico para a segurança onde a falha em campo tem consequências graves. Use alternativas fundidas ou usinadas quando a geometria exigir, o carregamento for predominantemente estático ou as restrições de volume e custo tornarem o investimento em ferramentas impraticável.
